Reglas para Dibujar un Diagrama de Flujo.

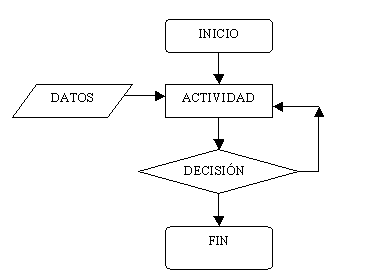

Los Diagramas de flujo se dibujan generalmente usando algunos símbolos estándares; sin embargo, algunos símbolos especiales pueden también ser desarrollados cuando sean requeridos. Algunos símbolos estándares, que se requieren con frecuencia para diagramar programas de computadora se muestran a continuación:
Dentro de los símbolos fundamentales para la creación de diagramas de flujo, los símbolos gráficos son utilizados específicamente para operaciones aritméticas y relaciones condicionales. La siguiente es una lista de los símbolos más comúnmente utilizados:
+ Sumar
- Menos
* Multiplicación
/ División
± Mas o menos
= Equivalente a
> Mayor que
< Menor que
³ Mayor o igual que
£ Menor o igual que
¹ o <> Diferente de
Si
No
True
False
Reglas para la Creación de Diagrama
1. Los Diagramas de flujo deben escribirse de arriba hacia abajo, y/o de izquierda a derecha.
2. Los símbolos se unen con líneas, las cuales tienen en la punta una flecha que indica la dirección que fluye la información procesos, se deben de utilizar solamente líneas de flujo horizontal o verticales (nunca diagonales).
3. Se debe evitar el cruce de líneas, para lo cual se quisiera separar el flujo del diagrama a un sitio distinto, se pudiera realizar utilizando los conectores. Se debe tener en cuenta que solo se van a utilizar conectores cuando sea estrictamente necesario.
4. No deben quedar líneas de flujo sin conectar
5. Todo texto escrito dentro de un símbolo debe ser legible, preciso, evitando el uso de muchas palabras.
6. Todos los símbolos pueden tener más de una línea de entrada, a excepción del símbolo final.
7. Solo los símbolos de decisión pueden y deben tener más de una línea de flujo de salida.
Tipos de Algoritmos
TIPOS DE ALGORITMOS…?
Existen dos tipos y son llamados así por su naturaleza:
Cualitativos: Son aquellos en los que se describen los pasos utilizando palabras.
Cuantitativos: Son aquellos en los que se utilizan cálculos numéricos para definir los pasos del proceso.
Lenguajes Algorítmicos
Un Lenguaje algorítmico es una serie de símbolos y reglas que se utilizan para describir de manera explícita un proceso.
Tipos de Lenguajes Algorítmicos
Gráficos: Es la representación gráfica de las operaciones que realiza un algoritmo (diagrama de flujo).
No Gráficos: Representa en forma descriptiva las operaciones que debe realizar un algoritmo (pseudocódigo).
INICIO
Edad: Entero
ESCRIBA “cual es tu edad?”
Lea Edad
SI Edad >=18 entonces
ESCRIBA “Eres mayor de Edad”
SI Edad <=18 entonces
ESCRIBA “fin del algoritmo”
FIN
Los algoritmos también se pueden representar, gráficamente, por medio de diagramas de flujo. Los diagramas de flujo se pueden utilizar con otros fines, no obstante, a los diagramas de flujo que representan algoritmos también se les conoce como ordinogramas. Dicho de otra forma, un ordinograma representa, de manera gráfica, el orden de los pasos o acciones de un algoritmo. Por ejemplo, el agoritmo escrito en pseudocódigo también se puede representar mediante el siguiente ordinograma:
Para obtener un mayor conocimiento en el tema reforzar con la lectura de Algoritmo
Algoritmos
Definiciones y Características
Historia
La palabra algoritmo proviene del nombre del matemático llamado Abu Abdullah Muhammad bin Musa al-Khwarizmi (hay muchas variantes para el nombre al usar el alfabeto latín, tales como Al-Khorezmi, Al-Khwarizmi, Al-Khawarizmi, Al-Khawaritzmi o Al-Khowarizmi) que vivió entre los siglos VIII y IX.
Su trabajo consistió en preservar y difundir el conocimiento de la antigua Grecia y de la India. Sus libros eran de fácil comprensión, de ahí que su principal valor no fuera el de crear nuevos teoremas o nuevas corrientes de pensamiento, sino el de simplificar las matemáticas a un nivel lo suficientemente bajo para que pudiera ser comprendido por un amplio público. Cabe destacar cómo señaló las virtudes del sistema decimal indio (en contra de los sistemas tradicionales árabes) y cómo explicó que, mediante una especificación clara y concisa de cómo calcular sistemáticamente, se podrían definir algoritmos que fueran usados en dispositivos mecánicos similares a un ábaco en vez de las manos. También estudió la manera de reducir el número de operaciones necesarias que formaban el cálculo.
Por esta razón, aunque no haya sido él el inventor del primer algoritmo, merece que este concepto esté asociado a su nombre. Al-Khorezmi fue sin duda el primer pensador algorítmico.
Ya en el siglo XIX, se produjo el primer algoritmo escrito para un computador. La autora fue Ada Byron, en cuyos escritos se detallaban la máquina analítica en 1842. Por ello que es considerada por muchos como la primera programadora aunque, desde Charles Babbage, nadie completó su máquina, por lo que el algoritmo nunca se implementó.
La idea de resolver un problema o de disponer de un algoritmo es bastante antigua, tal es así, que existía la errada creencia que no había problema que no se pudiera resolver y en base a ello, el matemático David Hilbert quiso descubrir un algoritmo para los algoritmos. Hoy en día gracias a los trabajos de Kurt Gödel, Alonzo Church (calculo lamba), Alan Turing (maquina de turing), se sabe que dentro del universo de problemas, una pequeña parte es computable, luego que el objetivo que perseguía David Hilbert no era computable, es lo que se ha denominado como la computabilidad de los algoritmos.
Definiciones no Formales
Algoritmo
Podemos encontrar muchas definiciones de algoritmo en los textos de programación, todas ellas muy similares:
· Conjunto ordenado y finito de pasos que permite hallar la solución de un problema.
· Una secuencia de pasos que conducen a la realización de una tarea.
· Descripción exacta de la secuencia en que se ha de realizar un conjunto de actividades tendientes a resolver un determinado tipo de problema o procedimiento.
· Conjunto de sentencias / instrucciones en lenguaje nativo, los cuales expresan la lógica de un programa.
· Es un sistema por el cual se llega a una solución, teniendo en cuenta que debe de ser definido, finito y preciso.
· Toda receta, proceso, rutina, método, procedimiento, técnica, formula que resuelven un determinado problema.
· Conjunto de instrucciones concretas y detalladas mediante el cual se consigue una acción determinada.
· Conjunto de reglas que permiten obtener un resultado determinado a partir de ciertas reglas definidas.
· Descripción precisa de una sucesión de instrucciones que permite llevar a cabo un trabajo en un número finito de pasos.
· Un conjunto de símbolos y procedimientos usados en la realización de un cálculo.
Definiciones Completas o Formales
Secuencia finita de instrucciones, reglas o pasos que describen de forma precisa las operaciones de un ordenador debe realizar para llevar a cabo una tarea en un tiempo más finito. [Donald E. Knuth, 1968]
Descripción de un esquema de comportamiento expresado mediante un reportorio finito de acciones y de informaciones elementales, identificadas, bien comprendidas y realizables a priori. Este repertorio se denomina léxico [Pierre Scholl, 1988]
Un algoritmo es un conjunto finito de pasos definidos, estructurados en el tiempo y formulados con base a un conjunto finito de reglas no ambiguas, que proveen un procedimiento para dar la solución o indicar la falta de esta a un problema en un tiempo determinado. [Rodolfo Quispe-Otazu, 2004].
Características
Las características fundamentales que debe cumplir todo algoritmo son:
Ser definido: Sin ambigüedad, cada paso del algoritmo debe indicar la acción a realizar sin criterios de interpretación.
Ser finito: Un número específico y numerable de pasos debe componer al algoritmo, el cual deberá finalizar al completarlos.
Tener cero o más entradas: Datos son proporcionados a un algoritmo como insumo (o estos son generados de alguna forma) para llevar a cabo las operaciones que comprende.
Tener una o más salidas: Debe siempre devolver un resultado; de nada sirve un algoritmo que hace algo y nunca sabemos que fue. El devolver un resultado no debe ser considerado como únicamente “verlos” en forma impresa o en pantalla, como ocurre con las computadoras. Existen muchos otros mecanismos susceptibles de programación que no cuentan con una salida de resultados de esta forma. Por salida de resultados debe entenderse todo medio o canal por el cual es posible apreciar los efectos de las acciones del algoritmo.
Efectividad: El tiempo y esfuerzo por cada paso realizado debe ser preciso, no usando nada más ni nada menos que aquello que se requiera para y en su ejecución.
